墻塑粘貼使用正確的膠水

       墻塑不僅僅是裝飾材料，更是功能性材料，有潔凈空間、防霉防潮等性能，我們絕不能用看墻紙的角度來看墻塑。

       墻塑安裝不同于貼墻紙——墻塑以PVC 樹脂為主材料，PVC 的熱膨脹系數(shù)為83，屬于熱膨脹系數(shù)比較大的材料，在溫度變化時(shí)，將產(chǎn)生熱脹冷縮——墻塑安裝對(duì)墻面的強(qiáng)度和粘合劑強(qiáng)度都有要求。

       正因?yàn)槭切屡d材料，基面要求、粘貼、驗(yàn)收沒有規(guī)范可循，工程中的土建方?jīng)]有配合經(jīng)驗(yàn)，造成了墻塑安裝質(zhì)量不穩(wěn)定，容易出現(xiàn)問題，施工質(zhì)量得不到保證。

       墻塑施工質(zhì)量低下的真正原因，還是膠地板行業(yè)中的從業(yè)者有問題！很多施工隊(duì)不了解墻塑，一味要求安裝輔材便宜，出了問題以后，施工人員拍拍屁股走人，根本不管工程長期利益。很多新入行的地板商也不了解墻塑的特殊性，對(duì)安裝技術(shù)認(rèn)知度很低。

       責(zé)任更大的是粘合劑制造商。他們根本不了解墻塑的特殊性，無知者無畏，他們敢于對(duì)施工隊(duì)說，無填料壓敏膠可以粘貼墻塑，保證沒問題。正因?yàn)檫@些低端的粘合劑廠家，造成了墻塑安裝的極端混亂。

       墻塑安裝的輔材選擇因素有兩個(gè)：

       1， 墻面基層強(qiáng)度：墻塑在歐洲也沒有關(guān)于墻面基礎(chǔ)強(qiáng)度的標(biāo)準(zhǔn)，德國聯(lián)邦地坪協(xié)會(huì)（BEB）對(duì)地面基礎(chǔ)的粘結(jié)拉拔強(qiáng)度有過解釋，安裝PVC 的地面，最低強(qiáng)度不得低于0.8 兆帕，但是對(duì)墻面基礎(chǔ)的拉拔強(qiáng)度沒有解釋。筆者認(rèn)為，墻面也適用于這個(gè)數(shù)據(jù)。所謂的M20 砂漿強(qiáng)度在現(xiàn)場時(shí)不可測量的，所以沒有意義。

       2， 粘合劑具有很強(qiáng)的初粘、終粘特性：只有萬能膠和具有壓敏干粘特性的三元共聚乳液為原料生產(chǎn)的地板膠可以做到。初粘，做到墻塑安裝時(shí)容易施工，不會(huì)掉下來就可以了。終粘，必須符合歐盟EN1372 標(biāo)準(zhǔn)的最低剝離強(qiáng)度1.2N/ mm，也就是5 厘米寬度的墻塑條，6 公斤以上的力量才能撕開。

       為什么萬能膠不適合粘貼 PVC 地板和墻塑？萬能膠是一種“接觸膠”，兩個(gè)粘結(jié)面碰到，即產(chǎn)生粘結(jié)強(qiáng)度，初粘太強(qiáng)了，墻塑不好調(diào)整，實(shí)際操作中很難使用。萬能膠不太適合粘貼含有增塑劑的PVC 材質(zhì)，墻塑中的增塑劑釋出，導(dǎo)致萬能膠與墻塑之間形成一層“弱界面層”，粘結(jié)強(qiáng)度急劇下降。下圖為漢高百得萬能膠外包裝上說明書的照片，明確了萬能膠不適用于含有塑化劑（增塑劑）的聚氯乙烯（PVC）材質(zhì)。

這是目前國內(nèi)最高檔的氯丁橡膠基（CR）萬能膠，市場上出售的萬能膠絕大部分是更便宜、更低級(jí)的丁苯橡膠基（SBS）萬能膠，更不適合PVC 粘貼。

       為什么水性丙烯酸乳液型粘合劑可以粘貼墻塑？而丙烯酸共聚物乳液為基礎(chǔ)的水性膠，耐增塑劑性能極好。高檔的水性粘合劑采用乙酸乙烯-乙烯-丙烯酸酯共聚，也就是“三元共聚”乳液，這種原料目前全部由德國進(jìn)口，具有非常好的初粘和極高的終粘強(qiáng)度。終粘強(qiáng)度完全滿足EN 1372 標(biāo)準(zhǔn)。

       為什么無填料壓敏膠不適合粘貼墻塑呢：參見附件【PVC 地板用水性粘合劑兩大分類】。此類產(chǎn)品絕對(duì)不可能達(dá)到EN1372 標(biāo)準(zhǔn)的最低值，施工完畢的墻塑問題極多，業(yè)主和總包對(duì)水性粘合劑粘貼墻塑產(chǎn)生排斥，其實(shí)是因?yàn)檫@類產(chǎn)品。

       墻面基層強(qiáng)度方案：

       水泥砂漿批蕩墻面，不得使用含石灰的砂漿。該方案價(jià)格低廉，但是有個(gè)弊端，水泥砂漿收縮，容易開裂，容易與墻面脫殼。

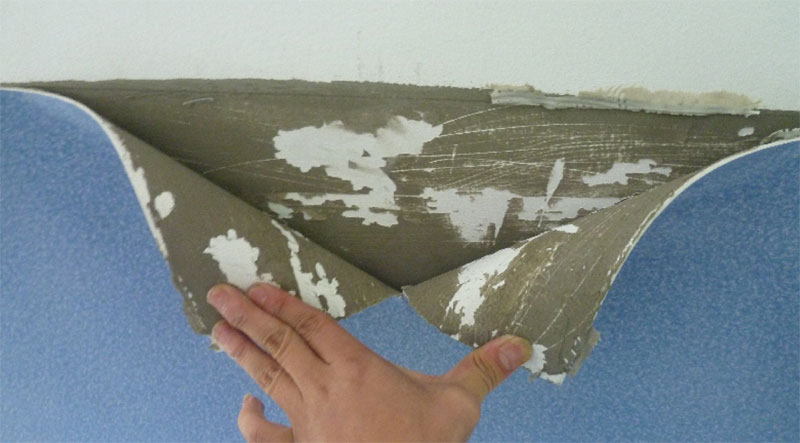

此照片所示即為使用水泥加801 縮合甲醛型建筑膠作為膩?zhàn)訉樱瑝λ苷迟N后立即出現(xiàn)翹邊現(xiàn)象，輕輕一揭即與墻面分離。

       水泥砂漿批蕩的墻面強(qiáng)度一般來說是很難滿足 20Mpa 抗壓強(qiáng)度要求，并且表面不平整。所以必須要求土建方使用高強(qiáng)度的墻面抹灰砂漿，必須到達(dá)0.8Mpa 粘結(jié)拉拔強(qiáng)度、20Mpa 抗壓強(qiáng)度，并且嚴(yán)防脫層。

       水泥砂漿批蕩層必須等待 28 天養(yǎng)護(hù)期以后才能進(jìn)行下一道工序施工，如果厚度超過4cm，每厚1cm，干燥時(shí)間增加1 周。

       確定基層干燥以后，使用高強(qiáng)度水泥基外墻膩?zhàn)优奖砻妫?m 落差不能超過2mm。這里有一個(gè)關(guān)鍵點(diǎn)，膩?zhàn)颖仨毷褂酶邚?qiáng)度外墻膩?zhàn)樱⑶冶仨毷撬嗷模嗷哪佔(zhàn)佑龅匠睔夂螅瑥?qiáng)度急劇下降。

       推薦使用的膩?zhàn)訛閮?yōu)成的 WP950 或者特朋的T40 雙組份丁苯膠乳基高強(qiáng)度水泥基膩?zhàn)樱@種膩?zhàn)涌箟簭?qiáng)度可以達(dá)到25Mpa，抗折強(qiáng)度可以達(dá)到6mpa，強(qiáng)度很高，普通膩?zhàn)右驗(yàn)樵靸r(jià)原因和用途，不可能達(dá)到這么大的強(qiáng)度。膩?zhàn)硬灰艘淮闻庍^厚，在吸收性基層，每次厚度不得超過2mm，非吸收性基層如瓷磚表面，每次批蕩厚度不得超過1mm。

       每道批蕩層之間時(shí)間間隔必須超過 5 小時(shí)，低溫環(huán)境施工間隔延長至12小時(shí)。

       批蕩結(jié)束后 3-5 小時(shí)進(jìn)行表面打磨，切勿等待過長時(shí)間，膩?zhàn)訌?qiáng)度上來以后，砂紙很難打磨膩?zhàn)訉印?/span>

粘合劑選擇：

       膩?zhàn)訉油旯ず螅褂脻h高K188E、特朋T300、優(yōu)成2000S 這三種具有壓敏干粘特性的水性地板粘合劑粘貼墻塑，具體工藝如下：

       1， 使用泡沫滾筒將粘合劑涂刷于墻面。

       2， 迅速使用A1 或A4 刮齒將墻面上的粘合劑涂刮均勻。

       3， 等待 20 分鐘以上時(shí)間，手觸粘合劑，不容易轉(zhuǎn)移到手上的時(shí)候粘貼墻塑，迅速使用軟木推板壓平墻塑，這里有個(gè)關(guān)鍵點(diǎn)，必須及時(shí)壓平，否則粘合劑固化后，容易形成梳齒，墻塑表面很不好看。

       4， 推平后，用墻面壓滾碾壓墻塑，24 小時(shí)以后焊縫。

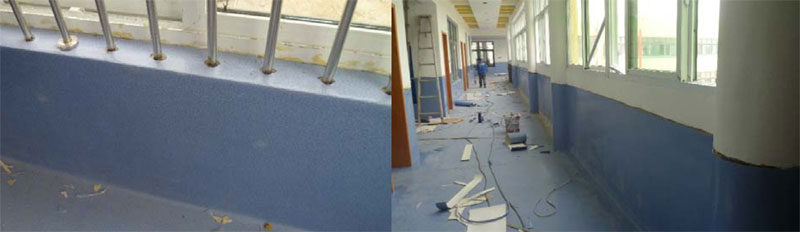

       墻面陰陽角、柱子、窗臺(tái)因墻塑應(yīng)力較大，應(yīng)使用水性萬能膠或T300 這類粘合劑雙面涂膠法粘貼墻塑。

       以上所說僅針對(duì)水泥砂漿基墻面，其他基層如瓷磚、彩鋼板等不在此范圍內(nèi)。

得嘉Tarkett 墻塑 ，嘉寶Grabo 墻布
